Zick Zack Oberleitung - Ein Freemodellset von www.vora.de

Die Zick Zack Oberleitung ist nutzbar ab EEP 5 Plugin 2

Wichtige Information !

Aufgrund der hohen Spline-ID (911 - 920), können die mitgelieferten Splines nur ab EEP 5 ab Plugin 2 betrieben werden !
Frühere Versionen von EEP können die Splines nicht nutzen !

Eine Beschreibung zu der Oberleitung als pdf und eine Demoanlage sind im Download enthalten !

Lieferumfang und Hinweise:

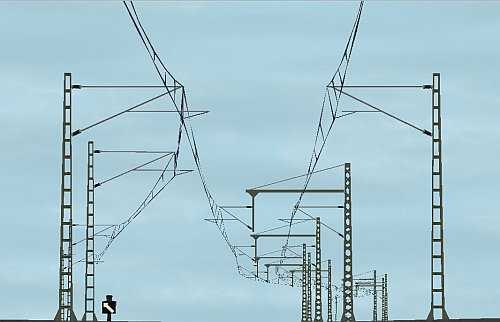

Es wurde versucht die Oberleitung zu überarbeiten und den Fahrdraht im Zick Zack zu verlegen, um eine etwas realistischere Ansicht zu bekommen, sicherlich sind auch noch einige Kompromisse vorhanden mit denen man aber leben kann.
Die gesamte Oberleitung wird als elektrifizierter Wasserweg verlegt und ist somit von den Gleisen unabhängig, was größere Freiheit beim Verlegen erlaubt.
Es ist darauf zu achten, dass das Häkchen in den Optionen bei „Tfz benötigt Stromschiene oder Fahrleitung“ entfernt wird.
Es wird davon ausgegangen, dass der obere Draht, wir nennen es mal „Aufhängung“ auf gerader Strecke in der Mitte des Gleises verläuft und der untere Draht, „Fahrdraht“ im Zick Zack verläuft.
Bei Gleiswechseln oder Abzweigungen ist es sinnvoll die Oberleitung so anzulegen, dass die Verbindung der einzelnen Elemente genau auf Höhe der Weichenlaterne erfolgt, da es sonst passieren kann, das der Stromabnehmer der E-Lok neben dem Fahrdraht läuft.
Die def Dateien werden in dem Ordner Gleisstile/Sonstiges kopiert, tauchen dann unter Wasserwege auf.

Alle Spline ID Nummern sind offizielle Nummern ! (Bereitstellung durch Herrn Andreas Großkopf)

Spline

ID 911     Oberleitung_Re_Li
ID 912     Oberleitung_Li_Re
ID 913     Oberleitung_Li_Li
ID 914     Oberleitung_Re_Re
ID 915     Oberleitung_Re_Li_Li
ID 916     Oberleitung_Li_Re_Re
ID 917     Oberleitung_Re_Re_Li
ID 918     Oberleitung_Li_Li_Re
ID 919     Oberleitung_Li_Li_Re_Re
ID 920     Oberleitung_Re_Re_Li_Li

Beim Auswählen aus dem Menü ist im Kästchen Elektr. ein Häckchen zu setzen. Verlegt werden die Splines in Pfeilrichtung des Gleises (grüner Pfeil) im Editor.
Die Bezeichnung der Oberleitung richtet sich nach Blickrichtung in Pfeilrichtung.

Die Masten.

Bei den Masten gibt es verschiedene Ausführungen.

Zu Finden unter Resourcen\Immobilien\Verkehr\Oberleitung

RG_Mast_Flach_Li
RG_Mast_Flach_Re
RG_Mast_Flach_2
RG_Mast_Flach_Li_Li
RG_Mast_Flach_Re_Re
RG_Mast_Gitter_2_Li
RG_Mast_Gitter_2_Re
RG_Mast_Gitter_2_Li_Li
RG_Mast_Gitter_2_Re_Re
RG_Mast_Gitter_2_Li_Bhstg
RG_Mast_Gitter_2_Re_Bhstg
RG_Mast_Gitter_2_Re_Bhstg_tief
RG_Mast_Gitter_2_Li_Bhstg_tief

Danksagung

An dieser Stelle möchte sich Herr Ralph Görbing recht herzlich bei Herrn Andreas Großkopf (Spline-ID) und Herrn Volkhard Ramsenthaler (Textur-ID) für die tatkräftige Unterstützung bedanken.

Konstruktive Kritik und Anmerkungen gerne an Dampffan@gmx.de

Viel Freude mit dem Oberleitungssystem wünscht Herr Ralph Görbing und vielen Dank an die EEP User !
